設計特性
鍛鋼閥體
防脫出閥桿
工作壓力1.6~2.5MPa
適用溫度: -20°C~150°C(250°C)
適用介質: 水、油、氣等

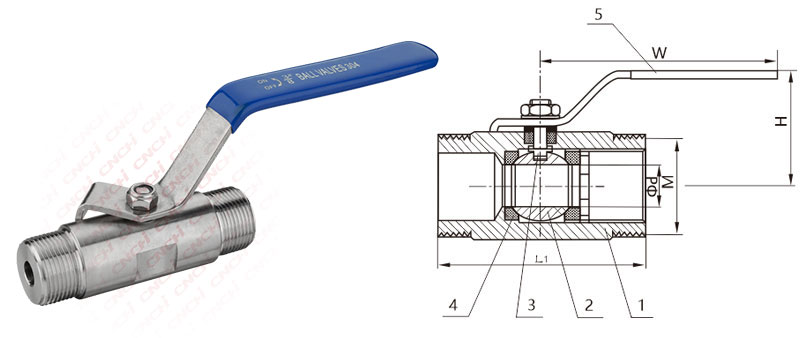

主要部件及材料
序號 零配件 主要材質 1 閥體 A105 304 316 2 球體 304 316 3 閥桿 304 316 4 閥座 PTFE RPTFE 5 手柄 201 304 主要尺寸 (mm)
尺寸 Φd L1 L2 W H ΦD M 1/4" DN6 5 80 130 105 55 14 20x1.5 3/8" DN10 8 85 135 110 58 18 24x1.5 1/2" DN15 10.5 85 156 122 60 22 30x2 3/4" DN20 13 90 174 132 67 27 36x2 1" DN25 17 100 188 132 70 32 42x2 1-1/4" DN32 22 120 216 152 82 40 52x2 1-1/2" DN40 25 135 235 162 87 48 60x3 2" DN50 32 140 255 162 100 60 72x3
外螺紋球閥
商品型號：Q21F
