設計特性 :
◆精密鑄造閥體
◆防脫出閥桿
◆縮徑設計
◆帶鎖手柄可選配
◆L或T型球設計
◆螺紋標準: NPT,BSP,BSPT,DIN259/2999,Rc,Rp
◆工作壓力：1.6 2.5 4.0 6.4MPa
◆適用溫度：-29°C~150°C(300°C)
◆適用介質： 水、油、氣等

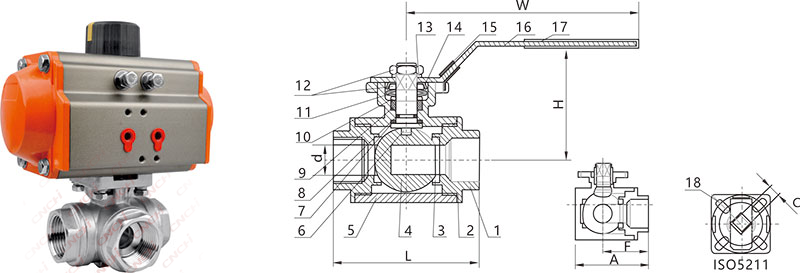

主要部件及材料
ITEM 零配件 主要材質 1 閥蓋 WCB CF8 CF8M 2 密封圈 PTFE RPTFE 3 閥座 PTFE RPTFE 4 球體 304 316 5 閥體 WCB CF8 CF8M 6 閥桿 PTFE RPTFE 7 止片 PTFE RPTFE 8 O型圈 VITON 9 填料 PTFE RPTFE 10 壓蓋 304 11 蝶簧 304 12 螺母 304 13 彈墊 304 14 止動墊圈 304 15 鎖裝置 201 304 16 手柄 201 304 17 手柄套 Plastic 18 定位插銷 304 主要尺寸
SIZE Φd L H W C ISO5211 1/2" DN15 12 70 60 115 9 F03/F04 3/4" DN20 15 80 65 115 9 F03/F04 1" DN25 18 87 75 145 11 F04/F05 1-1/4" DN32 25 110 80 160 11 F04/F05 1-1/2" DN40 32 131 102 180 14 F05/F07 2" DN50 38 143 112 200 14 F05/F07 2-1/2" DN65 49 195 135 240 17 F07/F10
